CASOS DE ÉXITO

Pasión y Dedicación sin límites

Metrica, es un estudio de arquitectura líder en Colombia y Estados Unidos, dedicada al diseño y construcción. Los socios fundadores Andres Villaveces y Juan Pablo León se conocen desde hace 20 años. Después de una notable carrera trabajando con oficinas de renombre internacional, decidieron crear el estudio en el 2014. Su experiencia colectiva antes de fundar METRICA incluye trabajos en diseño y construcción, en el sector comercial, privado, residencial, diseño de interiores, planeación urbana, aérea e industria en 18 países de todo el mundo, para un total de más de 2 millones de metros cuadrados diseñados o construidos.

Métrica confió en ArchiCAD desde el principio y deciden implementarlo en la versión 19 como herramienta BIM para proyectos en todos los usos, específicamente en proyectos residenciales y comerciales, una de las claves principales de la herramienta ha sido el fácil desarrollo de los proyectos a gran escala, la evolución del Software, lo suficientemente robusto y flexible. Los beneficios que tiene ArchiCAD son inmensos, el aumento de la productividad es tangible y palpable, el tema de Teamwork es muy evidente, la facilidad y la sinergia que se crea con el equipo de trabajo.

El objetivo principal de Metrica es ser una firma de arquitectura global sin limitarse solo a Colombia y Estados Unidos.

Una visión es llegar a ser proveedor de arquitectura y diseño a nivel mundial.

El plan de implementación es ir más adelante con BIM en proyectos que muestren la eficiencia, la constructibilidad y los costos.

“La boleta para entrar a trabajar con Métrica es saber de ArchiCAD”

BIMx es una herramienta clave para visualizar en tiempo real un modelo y extraer un corte de su estructura, ayuda a dimensionar la simetría de conversión del 2D al 3D y manejar componentes específicos para analizar el modelado. Esa es la diferencia.

AK 116

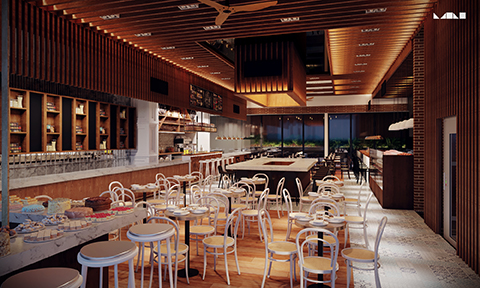

El proyecto es un edificio comercial ubicado en la calle 116 en el norte de Bogotá; la calle 116 es una vía altamente comercial donde muchos restaurantes han tenido éxito durante más de una década.

El edificio tendrá un primer piso abierto dedicado a servicios de comida, que incluye una cafetería y un pub; y dos cubiertas (delanteras y traseras   a la calle) para cenar al aire libre.

El segundo piso ha sido diseñado para un exitoso restaurante italiano. El tercer piso albergará las oficinas del grupo que posee el proyecto; el edificio también tendrá un sótano para estacionamiento y una terraza superior.

Ubicación: Bogotá, Colombia

http://metrica.us/portfolio/ak-116/

RESIDENCIA KIRKLAND

El proyecto es un hogar personalizado 4700SF diseñado para el desarrollo de TMD. La casa tiene 4 dormitorios. El diseño de la casa gira en torno a un patio y concilia los requisitos específicos del programa y el deseo de maximizar las vistas y la exposición al sol durante todo el año.

Utilizando una paleta cálida de materiales y volúmenes simples, el diseño celebra la calidad espacial y la luz natural. La secuencia de entrada guía a las personas a través de un patio privado, un pasillo de doble altura inundado de luz natural y sigue por la zona principal donde la cocina y el comedor dan al patio y crean una conexión perfecta al patio exterior a través de un deslizamiento de 42 pies puerta. Un volumen situado en la parte posterior del patio alberga la sala de estar y el dormitorio principal. Ambos espacios tienen una conexión directa al patio, una gran exposición al sol de la tarde, y el dormitorio principal en el nivel superior tiene vistas ininterrumpidas del lago Washington y las montañas Olympic al oeste.

Ubicación: Seattle. WA.

Área: 25,000 SF.

http://metrica.us/portfolio/kirkland-residence/

MUSEO NACIONAL DE LA MEMORIA

El Museo Nacional de la Memoria está ubicado entre tres avenidas principales: Calle 26, Carrera 30 y Avenida de las Américas, junto a la Plaza del Ayuntamiento en Bogotá. El área total del proyecto es de 16,000 SM. El programa del proyecto incluye un atrio, un auditorio con capacidad para 500 espectadores, un entrepiso, un centro de juegos, seis salas de exposiciones, dos sótanos de estacionamiento y un espacio de luto.

La propuesta urbana intenta maximizar las condiciones del sitio a través de la integración de diferentes sistemas. El museo será un componente icónico del “Eje de la Paz”, un proyecto que reúne calles, avenidas, parques y múltiples edificios emblemáticos con importancia histórica en Bogotá. El museo proporcionará un espacio abierto socialmente inclusivo y la revitalización de la estructura de la ciudad ecológica.

Ubicación: Bogotá

Área: 16.000 SM

Año 2015

Arquitecto Metrica

Premio “The AIA Seattle 2016 Conceptual Award of Merit”

http://metrica.us/portfolio/national-museum-of-memory/

CASAS HIGHLAND

Tres residencias unifamiliares especulativas en Kirkland, WA, adyacentes al Corredor Cross Kirkland, un parque urbano que atraviesa la ciudad por seis millas y fue construido en una antigua vía férrea.

La forma y el diseño de las casas responden a la forma difícil del lote, la topografía, el programa y las vistas del lago Washington desde los niveles superiores. Se accede a cada hogar a través de un puente que se extiende por encima del camino de entrada, como resultado de incluir un programa adicional mientras se mantiene dentro de la altura aceptable del edificio. La sala de estar y el dormitorio principal están orientados al oeste y la terraza de la azotea ofrece vistas al lago.

Ubicación Kirkland, WA

Año en curso

Arquitecto Metrica

http://metrica.us/portfolio/highland-residences/

Apartamento BELLEVUE

El sitio del Proyecto se compone de 4 parcelas diferentes, que resultan en dos sitios de desarrollo: el Sitio Norte y el Sitio Sur.

El Sitio Norte tiene una fachada de calle en dos calles. Hay una diferencia de altura de aproximadamente 24 pies entre ambos. Esta diferencia en los niveles crea una excelente oportunidad para proporcionar un acceso vehicular desde el punto más bajo, y reducir sustancialmente el volumen de excavación de estacionamiento, y elimina la necesidad de crear altos niveles de estacionamiento en una calle comercial.

El Sitio Sur tiene dos parcelas con una sola fachada de calle. El paquete en el extremo norte del Sitio Sur tiene un límite de altura de 200 pies, mientras que el paquete en el extremo sur del Sitio Sur tiene un límite de altura de 90 pies. Los diferentes límites de altura realmente permiten que el proyecto en el sitio norte tenga vistas territoriales ininterrumpidas hacia el sur, hasta el Monte Rainier.

Además, la luz del sol en esta latitud es constante desde el sur, por lo que el proyecto tiene una condición única, muy difícil de replicar en proyectos de gran altura: vistas ininterrumpidas para todos los niveles entre 90 y 200 pies de altura y luz solar constante, durante todo el día, todo el año. Metrica exploró cuatro opciones de desarrollo diferentes para desarrollar estos sitios.

Esquisso Pre-BIM

Consistía en trabajar los proyectos en un programa de modelado 3D, con entregables generados únicamente en formatos 2D como .dwg y .pdf y de esta manera, se realizaba una coordinación con las diferentes especialidades, sobreponiendo cada uno con la arquitectura y enviando las observaciones pertinentes por correo electrónico. Este proceso impedía tener una coordinación eficaz, ya que al revisar los planos únicamente en 2D, se vuelve más difícil entender por completo cada especialidad y la integración entre ellas y la arquitectura, haciendo que la comunicación entre los integrantes del proyecto tuviera muchos problemas, los cuales eran evidenciados en obra.

Esquisso le apuesta a BIM y llega al VDC (Virtual Design & Construction)

Se entendió como empresa que, con las herramientas disponibles en la actualidad, la forma correcta de realizar un proyecto ya no era a través de la representación 2D de una idea, sino a través de la simulación del proceso real constructivo de un modelo 3D de esa misma idea. De esta manera, se pueden detectar los futuros inconvenientes y errores del diseño, generando un plan de acción anticipado el cual permite prever contratiempos, sobrecostos, mal manejo del tiempo y decisiones apresuradas al momento de la obra, por falta de comunicación inmediata entre las diferentes especialidades.

Es así, como ESQUISSO se transforma en una empresa vanguardista que no piensa en resolver una sola etapa del proyecto, sino en ver más allá y buscar a través del buen uso de la información suministrada por cada especialidad, soluciones en todas las etapas del proyecto.

Esquisso llega a OPEN BIM

La empresa se divide en dos áreas, para evaluar la diversificación de programas que existen en el mercado y escoger la mejor opción para lograr los diferentes alcances de cada una de estas.

En el caso del área de arquitectura se decidió trabajar con el software ArchiCAD de GRAPHISOFT, mucho antes de implementar la metodología BIM. Esto, ante la necesidad de poder trabajar más rápida y eficientemente mediante la vinculación de todos los segmentos de diseño tales como modelo, plantas, cortes, fachadas, entre otras.

Al tener una interfaz intuitiva y amable con el usuario nos permitió tener una curva de aprendizaje rápida lo cual fue muy atractivo para el equipo al estar dentro de un proceso de cambio y adaptación a metodologías nuevas. ArchiCAD es pionero en el tema BIM, ha sido desarrollado desde sus inicios como una herramienta para arquitectos y ha entendido las necesidades de éstos a lo largo del tiempo, lo cual hemos podido evidenciar a la hora de diseñar y construir un modelo.

Por otro lado, en el área de ingeniería se definió que para las especialidades de estructura e hidráulica se iba utilizar los siguientes softwares:

En estructura para la parte de detalle, se eligió TEKLA STRUCTURE de CONSTRUSOFT el cual permite llegar a un nivel de detalle LOD400 y más a través de modelado paramétrico. En estructuras metálicas y de concreto permite coordinar el proyecto, llevándolo incluso hasta la gestión, definiendo los procesos constructivos y teniendo en tiempo real las cantidades.

En cuanto al cálculo y diseño estructural, se escogió SAP2000 ya que permite realizar análisis de diferentes tipos de estructura sin importar el material en diferentes grados de complejidad. Dentro del gremio se encuentra bien posicionado lo que permite que las discusiones con las entidades encargadas de las revisiones no se centren en la herramienta si no en el proyecto estructural como tal.

La razón principal para elegir estos programas es por su posibilidad de ser interoperables, permitiendo tener un flujo de trabajo colaborativo entre el modelista estructural y el diseñador.

En la parte hidráulica optamos por Archicad de GRAPHISOFT al igual que arquitectura, ya que el mismo programa nos permite trabajar los sistemas MEP y tendríamos una mayor facilidad de comunicación entre estas áreas.

Esquisso en BIM

El flujo de trabajo actual consiste principalmente en tener una comunicación permanente entre todos los actores del proyecto mediante las plataformas BIMCLOUD y TRIMBLE CONNECT.

El área de arquitectura inicia con el diseño de esquema básico y lo socializa con el cliente, se aprueba y se pasa a la etapa de anteproyecto. Una vez aprobado el anteproyecto a nivel arquitectónico, se socializa con el área de estructura y se da inicio al diseño estructural.

Los dos modelos generados en la etapa de anteproyecto (arquitectura & estructura) son coordinados y se realiza una tercera socialización en la que intervienen los especialistas técnicos para iniciar los diseños.

En este momento pasamos a la etapa de proyecto, en la que se coordinan todos los modelos entre sí y se genera el reporte de colisiones hacia cada especialista, quienes son responsables de realizar todos los ajustes pertinentes en los diseños.

Por último, se realiza la entrega al cliente y la constructora del modelo federado, junto con planos en PDF y memorias de cálculo del proyecto.

Esquisso Post-BIM

En la etapa de diseño, BIM nos ha permitido tener un trabajo colaborativo entre el equipo, reduciendo los tiempos de ejecución de los proyectos en este proceso. Al trabajar en un programa BIM hemos podido reducir el margen de error en los planos generados, ya que al cambiar o ajustar cualquier elemento, esto se ve reflejado en toda la documentación vinculada al proyecto, teniendo la información actualizada en tiempo real.

En la etapa de coordinación, logramos una comunicación directa con todos los especialistas, y al integrar todos los modelos podemos evidenciar y comunicar fácilmente los problemas presentados.

Por último, en la etapa de obra, el constructor tiene un entendimiento global y detallado del proyecto entregado, generando un reporte exacto de cantidades y con garantía de un proyecto completamente coordinado.

Esquisso tiene éxito con OPEN BIM

Se han cumplido las expectativas al lograr entregar un modelo federado que incluye todas las disciplinas integradas y coordinadas, abarcando desde la geometría del edificio hasta las cantidades y propiedades de todos los elementos, información que será indispensable para las siguientes etapas 4D y 5D en las que el constructor podrá desarrollar el proyecto sin mayores contratiempos.

Al entenderse BIM como una metodología y no únicamente como una serie de programas, la comunicación entre todas las especialidades se realiza fácilmente por medio de un formato estándar .IFC, el cual permite el intercambio correcto de datos e información de diversos modelos. De esta forma, se garantiza la comunicación entre las disciplinas sin pérdida de información. Dentro de nuestro esquema de trabajo, tanto interna como externamente, es esencial trabajar la interoperabilidad y el intercambio de información mediante .IFC.

El Proyecto se encuentra rodeado por un entorno único. La densa vegetación y la quebrada que atraviesa el predio son los generadores principales del concepto del edificio. El edificio se abre a su entorno por medio de balcones perimetrales en cada uno de los apartamentos y en todos los niveles. Esta característica genera espacios de reunión hacia todas las fachadas, aprovechando las vistas de la ciudad hacia el sur y el impresionante paisaje montañoso hacia el norte.
